【行业资讯】灌区信息化—测控一体化闸门

闸门的管理是灌区管理工作中占比很大一项工作，闸门的信息化建设和改造也是关系综合管理信息系统建设的重中之重。

<%a(0)>

一、解决方案

测控一体化闸门是以闸门远程控制终端为核心的自动化闸门控制系统，结合渠道测流理论以及传感测量技术，可实现闸门的远程控制、流量监测。系统响应远程服务器下发的控制指令，实现闸门开度的调节控制，结合现场传感器以及流量计量算法，实现定流量、定水位、定开度等控制模式。

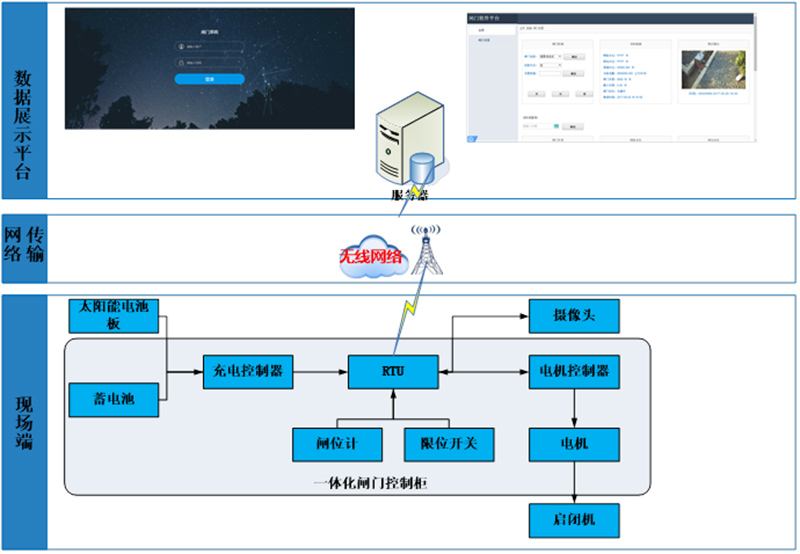

二、系统组成

远程自动化控制闸门的控制系统主要包括两部分：闸门终端控制系统和全渠系动态调水控制系统。

三、工作模式

1)流量控制模式：智能闸门控制器根据设定的流量，根据水位波动自动动态调整闸门开度，确保过闸流量稳定。

2)水位控制模式：智能闸门控制器通过调整闸门开度，确保闸前常水位运行。

3)开度控制模式：智能闸门控制器根据设置的目标开度，将闸门开启到指定位置，如有手动启闭闸门，控制器会重新将闸门控制到指定位置。

4)三种工作模式满足灌区的各种使用要求，通过控制器按钮和远程计算机可以切换工作模式。

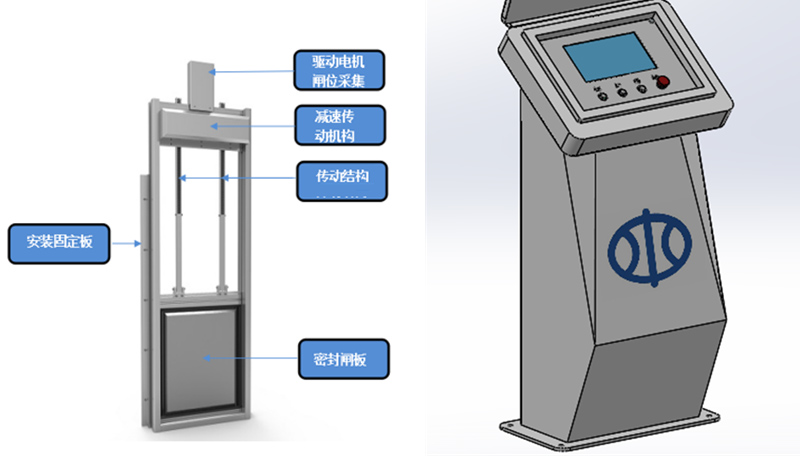

四、闸门控制

五、闸门控制器特点

1、闸门控制器基于双CPU设计，采用片内片外双硬件看门狗，保证系统稳定性。

2、接插端子为标准的可插拔端子，整个控制器采用金属铝壳封装，给系统的维护带来极大的方便。

3、工作温度范围为-40℃~70℃，工作湿度范围为0~95%，能够满足野外无人值守工作环境要求。

4、内置4G全网通模块，支持所有运营商和所有频段的卡，解决信号覆盖问题，可以同时进行短信和网络数据的收发；能够同时与4个服务器进行数据通信；具有低功耗待机功能。

5、具有10寸IPS全视角彩色电容式触摸屏，分辨率高，色彩丰富，显示清晰，触摸材质为压力式，操作方便可靠，工作温度范围为-40℃至70℃。

6、具有按键式唤醒按钮，控制触摸屏的开启和关闭。

7、具有1个指示灯，显示设备供电状态。

8、具有片内片外双硬件看门狗。
